Merancang sistim Sensor Ultrasonic di Tangki Timbun

Tangki  Timbun atau storage tank adalah tangki besar tempat menimbun minyak sebelum minyak itu disalurkan atau dipindahkan ke tempat lain (Kamus besar Bahasa Indonesia).

Tangki timbun dirancang untuk beroperasi dengan kemampuan terhadap tekanan tertentu, sistem insulasi tertentu, dan menampung fluida/gas serta distribusi tertentu.

Pada kesempatan ini saya akan mencoba merancang  sistim sensor ultrasonic di tangki timbun pelumas. (untuk bahan bakar dan gas akan saya bahas pada kesempatan lainnya), tunggu ya....!


Saya ambil contoh misalnya untuk tangki timbun yang tinggi vertikal bisa sampai 15 meter ke atas. bagai mana untuk memantau / monitor secara akurat isi dari volume tangki tersebut.???

Pada jaman dahulu (Jadul) sebelum teknologi microprosessor berkembang seperti sekarang ini (Jamannya Pentium QuadCore), di gunakan bandul pelampung sebagai penunjuk ketinggian cairan fluida. Bandul akan terapung dan di hubungkan dengan kawat dan katrol yang di ujungnya di hubungkan dengan penunjuk Centi meter yang tertera di pinggir tangki. Centimeter ini kemudian di kalikan dengan jari-jari lingkaran tangki dan di peroleh isi (volume dari tangki tersebut.).....

He...he...he..he..untuk penunjuk Centimeter yang bawah, dapat dengan mudah di lihat. tapi bagai mana yang di atas . melihat Centi meter dari bawah setinggi lima meter atau lebih  ???? wahhh tidak akurat banget mas broo00oo..... pegelll leher, kesalahan baca dll.

Bagaimana teknologi sekarang dapat di manfaatkan untuk memonitor atau mengetahui isi dari volume tangki timbun tersebut, saya akan coba membuat sistem terintegrasi yang online . sebagai gambaran seperti ini.

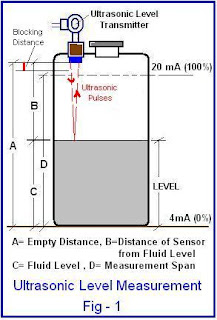

Teorinya sederhana, kalau lihat dari gambar sketsa , sebuah ultrasonic transmitter mengeluarkan pulse / gelombang  yang akan di pantulkan kembali oleh permukaan fluida dan akhirnya di terima oleh bagian receiver yang ada di alat. nah data-data analog tersebut di ubah menjadi data digital melalui Analog data to Digital konverter (A/D Converter) untuk kemudian di olah kembali oleh mikroprosessor yang telah di program untuk menghitung volume  dari suatu bejana / atau tangki. Data hasil perhitungan ini kemudian di kirimkan ke PC untuk direcord (dicatat) dan di gabungkan dengan beberapa sensor yang lain untuk penyajian data persediaan yang real time.

Truss bagaimana dengan gambaran skematic  ???  secara global akan terlihat seperti gambar di bawah ini.

Sistim sensor ini dapat di gabungkan dengan beberapa sensor di masing-masing tangki sampai dengan maksimum ber jumlah 14 sensor tangki  secara aktual online dan  update. (tergantung dengan jalur Internet dilokasi)

Tidak hanya untuk mengukur cairan di dalam tangki atau silo penyimpanan, aplikasi sensor ini dapat juga di pakai untuk aplikasi lainnya. seperti gambar ilustrasi di bawah ini.

Ok sekian dulu, hardware dan software nya akan di kupas lebih lanjut lagi di blog saya pada kesempatan yang akan datang. Terima kasih dan semoga berguna bagi kita semua......

Pelumas Penghantar Panas atau Heat Transfer Oil

Perpindahan panas adalah disiplin rekayasa termal yang menyangkut generasi, penggunaan, konversi, dan pertukaran energi panas dan panas antara sistem fisika. Perpindahan panas yang diklasifikasikan ke dalam berbagai mekanisme, seperti konduksi termal , konveksi termal , radiasi termal , dan transfer energi melalui perubahan fase . Insinyur juga mempertimbangkan transfer massa berbeda spesies kimia, baik dingin atau panas, untuk mencapai perpindahan panas. Sementara mekanisme ini memiliki karakteristik yang berbeda, mereka sering terjadi secara simultan dalam sistem yang sama.

Konduksi panas, juga disebut difusi, adalah pertukaran mikroskopis langsung energi kinetik dari partikel melalui batas antara dua sistem. Ketika sebuah benda berada pada berbeda Temperatur dari yang lain tubuh atau sekitarnya, panas mengalir sehingga tubuh dan lingkungan mencapai suhu yang sama, pada saat mana mereka berada dalam kesetimbangan termal . Perpindahan panas tersebut selalu terjadi spontan dari daerah suhu tinggi untuk wilayah lain suhu yang lebih rendah, seperti yang dijelaskan oleh hukum kedua termodinamika .

Hukum I termodinamika menyatakan bahwa energi adalah kekal, tidak dapat diciptakan dan tidak dapat dimusnahkan. Energi hanya dapat berubah dari satu bentuk ke bentuk lainnya. Berdasarkan teori ini, Anda dapat mengubah energi kalor ke bentuk lain sesuka Anda asalkan memenuhi hukum kekekalan energi.

Namun, kenyataannya tidak demikian. Energi tidak dapat diubah sekehendak Anda. Misalnya, Anda menjatuhkan sebuah bola besi dari suatu ketinggian tertentu.

Pada saat bola besi jatuh, energi potensialnya berubah menjadi energi kinetik. Saat bola besi menumbuk tanah, sebagian besar energi kinetiknya berubah menjadi energi panas dan sebagian kecil berubah menjadi energi bunyi.

Sekarang, jika prosesnya Anda balik, yaitu bola besi Anda panaskan sehingga memiliki energi panas sebesar energi panas ketika bola besi menumbuk tanah, mungkinkah energi ini akan berubah menjadi energi kinetik, dan kemudian berubah menjadi energi potensial sehingga bola besi dapat naik?

Peristiwa ini tidak mungkin terjadi walau bola besi Anda panaskan sampai meleleh sekalipun.  Hal ini menunjukkan proses perubahan bentuk energi di atas hanya dapat berlangsung dalam satu arah dan tidak dapat dibalik.

Proses yang tidak dapat dibalik arahnya dinamakan proses irreversibel. Proses yang dapat dibalik arahnya dinamakan proses reversibel.  Peristiwa di atas mengilhami terbentuknya hukum II termodinamika. Hukum II termodinamika membatasi perubahan energi mana yang dapat terjadi dan yang tidak dapat terjadi.

Pembatasan ini dapat dinyatakan dengan berbagai cara, antara lain, hukum II termodinamika dalam pernyataan aliran kalor: “Kalor mengalir secara spontan dari benda bersuhu tinggi ke benda bersuhu rendah dan tidak mengalir secara spontan dalam arah kebalikannya”;  hukum II termodinamika dalam pernyataan tentang mesin kalor: “

Tidak mungkin membuat suatu mesin kalor yang bekerja dalam suatu siklus yang semata-mata menyerap kalor dari sebuah reservoir dan mengubah seluruhnya menjadi usaha luar”; hukum II termodinamika dalam pernyataan entropi: “Total entropi semesta tidak berubah ketika proses reversibel terjadi dan bertambah ketika proses ireversibel terjadi”.

Nah dari hukum dasar termodinamika di atas , pada kesempatan ini saya ingin share, bagaimana transfer / perpindahan panas berlangsung dengan menggunakan pelumas sebagai media penghantar panasnya (Heat transfer oil).

sedangkan media penghantar panas lain (air) akan saya bahas  pada kesempatan yang lain.

Pelumas penghantar panas ini biasanya di aplikasikan pada industri yang pada proses produksinya dibutuhkan panas untuk katalis  dalam membuat ikatan  (bond) antar unsur kimianya dalam proses sehingga dapat terikat lebih baik dan erat atau sempurna

Apa kriteria dasar yang harus di miliki oleh Pelumas penghantar panas ( Heat Transfer Oil ) ?

1. Tidak mudah terbakar dan menguap. Artinya di sini pelumas tersebut harus memiliki flash point yang tinggi.
2. Tidak mudah rusak rantai karbonnya/ unsur ikatan pelumasnnya. Rusak nya rantai karbon dapat di lihat dari   perubahan warnanya dari warna asalnya menjadi gelap (teroksidasi). Artinya bahan dasar pelumas tersebut , haruslah berasal dari pengolahan minyak bumi yang  mengandung rantai karbon panjang (long chain carbon)
3. Mudah menyerap panas dan memberikan panas dan mempunyai sifat yang stabil (range temperatur tidak besar). Karena pemanasan yang lebih cepat merata, maka resiko kebakaran dapat dikurangi, yang mungkin terjadi akibat panas yang langsung mengena terhadap bahan - bahan yang sedang di proses.
4. Mudah untuk digerakkan /dipindahkan artinya pelumas dapat membawa panas dari sumber panas ke media yang  akan di panaskan dengan melalui transfer  pompa
5. Tidak bersifat korosif dan dapat membawa kotoran yang ada di dalam sistem pemanasan.

Hal-hal yang harus di perhatikan dalam sistim pemanasan yang menggunakan Pelumas Penghantar Panas (Heat transfer Oil) :

1. Harap diperhatikan supaya sistem sirkulasi tertutup secara total untuk mencegah terjadinya oksidasi, pencemaran dan penguapan.
2. Tingkat aliran pelumas harus tetap dikontrol untuk mencegah tempat-tempat tertentu menjadi terlalu panas (biasanya antara 1.5 - 3 meter per detik)

Gambar contoh : Sistim alat penukar panas (Heat Exchanger) dengan memakai Pelumas Penghantar Panas (Heat Tranfer oil)  sebagai media pembawa panas nya

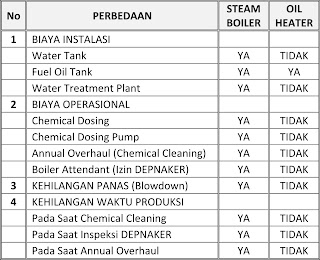

Pelumas Penghantar Panas (Heat Transfer Oil), sebagai media penukar panas, oleh beberapa orang dianggap sebagai alternatif yang lebih baik untuk mengatasi masalah kualitas air dan keterbatasan temperatur sistem yang di miliki oleh sistem air. selain itu ada beberapa keunggulan lainnya seperti yang terlihat pada tabel berikut ini

Keuntungan pemakaian Pelumas penghantar Panas (Heat tranfer oil) dibanding dengan sistem lainnya, secara umum bisa dilihat sebagai berikut:

• Effisiensi, banyak orang percaya bahwa Pelumas Penghantar Panas  mempunyai efisiensi 5 hingga 8% lebih baik dibandingkan dengan penggunaan sistem uap konvensional, hal ini dikarenakan pada sistem uap konvensional banyak terdapat heat loss misalnya di steam trap 6% hingga 14% tergantung panjangnya pipa instalasi dari sistemnya. Selain itu heat loss di air blowdown hingga 3%, dan heat loss di deaerator hingga 2%.
• Sertifikasi, untuk mengoperasikan sistem uap bertekanan diperlukan sertifikasi baik operator yang menjalankannya maupun instalasinya sendiri, di banyak negara hal ini merupakan undang-undang yang harus dipatuhi sehingga berdampak terhadap biaya operasional.
• Tidak seperti sistem uap bertekanan, hampir semua instalasi panas dengan menggunakan Pelumas Penghantar Panas beroperasi pada tekanan atmosfir. Tekanan pada sistem ini hanya terbatas pada tekanan pompa sirkulasi yang digunakan, yang hanya berkisar antara 2 – 4 bar.
• Korosi, sistem uap sangat rentan terhadap korosi, udara dan garam yang terkandung di dalam air merupakan komponen utama penyebab korosi. Uap juga sangat abrasif terhadap logam karena tidak adanya daya lumas.
• Sistem pemindahan panas (Heat Exchanger) yang digunakan untuk memanaskan pelumas bersifat tidak korosif dan berdaya lumas sama dengan minyak pelumas sehingga tidak menyebabkan korosi dan abrasi pada logam.
• Maintenance, karena tidak adanya steam traps, condensate return, dan chemical dosing pada boiler water pada sistem pemanas yang menggunakan pelumas penghantar panas maka otomatis maintenance-nya juga lebih sedikit.
• Ramah Lingkungan, lebih ramah lingkungan dibandingkan dengan steam boiler yang penggunaan airnya harus diproses secara mekanikal maupun kimiawi sehingga pembuangan air limbahnya harus aman untuk lingkungan.
• Keamanan, tidak seperti pada steam boiler yang memerlukan tekanan tinggi untuk suhu operasi yang tinggi, thermal fluid heaters beroperasi pada tekanan atmosfir sehingga sangat aman. Tekanan yang terjadi pada sistem thermal fluid heaters hanya akibat tekanan pompa sirkulasi dan bukan tekanan karena tekanan yang diperlukan untuk mencapai temperatur kerja yang diinginkan.
• Kontrol suhu, Pengontrolan suhu pada sistem pemanasan pelumas  dilakukan langsung pada temperatur pelumasnya, sehingga lebih akurat dibandingkan dengan pada steam boiler yang diatur dengan cara mengatur tekanan kerja dari sistem
• Biaya, Investasi dan biaya operasi sistim pemanasan dengan menggunakan Pelumas Penghantar Panas  relative lebih rendah dibandingkan dengan steam boiler.

Diatas adalah hasil studi banding yang saya lakukan di plant, dimana ada dua sistem penghantar pemanasan (heat transfer system).

Bagaimana spesifikasi Heat Transfer oil yang saya buat, dapat di unduh di :

http://www.slideshare.net/ekokiswantoslide/calor-syn

Sekian dulu semoga dapat bermanfaat !!!
